Maßnahmen während der Bauphase
Maßnahmen für spätere Arbeiten
Wellplatten oder Dachlichtbänder
Die verschiedenen Systeme zur Durchsturzsicherheit

Leider passieren hin und wieder schwere Unfälle durch Abstürze von Dächern oder Durchstürze durch nicht begehbare Lichtplatten, Lichtkuppeln oder Lichtbänder. Mal sind es unvorsichtige Kinder, die beim Spielen die flexiblen Lichtkuppeln als Trampolin benutzen und dann verunglücken, mal sind es Handwerker, die beim Einbau von Oberlichtern oder bei Arbeiten auf Dachflächen oder an Dachrändern fehl treten und dann durch Absturz zu Schaden kommen.

Der FVLR unterstützt die Aktion der Bau-Berufsgenossenschaft und zeigt im Folgenden die Ausführung und Besonderheiten von Sicherungsmaßnahmen an Lichtbändern. Erläutert werden einerseits die Maßnahmen während der Bauphase und andererseits die Systeme für sogenannte "spätere Arbeiten". Auch werden die Unterschiede zwischen begehbaren und nicht begehbaren Dachflächen und die sich zwingend daraus ergebenden verschiedenen Sicherungsmaßnahmen erläutert. Weiterhin werden die Unterschiede zwischen "Lichtbändern" aus profilierten, in der Dachebene verlegten Wellpolyester-Lichtplatten und aus der Dachfläche herausgehobenen, gewölbten Lichtbandkonstruktionen dargestellt.
Zu Lichtkuppeln hier klicken.

Maßnahmen während der Bauphase

Nach der „Verordnung über Sicherheit und Gesundheitsschutz auf Baustellen“ (Baustellenverordnung – BaustellV), die die Umsetzung der EG-Richtlinie 92/57/EWG (Europäische Baustellenrichtlinie) darstellt, ist seit 1998 für Baustellen ein Sicherheits- und Gesundheitsschutzplan zu erstellen, aus dem die Arbeitsschutzbestimmungen zu erkennen sind und der die Schutzmaßnahmen z. B. für die besonders gefährlichen Arbeiten enthalten muss. Wichtig ist schon mit Blick auf die spätere Nutzung (Reparaturen/Wartung/ Instandhaltung), dass der Sicherheits- und Gesundheitsschutzplan bereits während der Bauphase Maßnahmen für ein "späteres" sicheres Betreten der Dachflächen berücksichtigt.

Besonders gefährliche Arbeiten sind gemäß Verordnung z. B. Arbeiten, bei denen die Beschäftigten der Gefahr des Absturzes aus einer Höhe von mehr als 7 m ausgesetzt sind.
Für diese gefährlichen Arbeiten bestehen sonstige Rechtsvorschriften, die von den Arbeitgebern bei der Ausführung von Bauarbeiten zum Schutz von Sicherheit und Gesundheitsschutz der Beschäftigten zu beachten sind (z. B. Arbeitsstättenverordnung, Unfallverhütungsvorschriften, insbesondere die UVV „Bauarbeiten“ -VBG 37-).

Die Berufsgenossenschaften geben bei allen Sicherungsmaßnahmen den kollektiven den Vorzug vor den individuellen Sicherungsmaßnahmen. Kollektive Sicherungsmaßnahmen sind solche, von denen alle am Bau Beteiligten profitieren, wie z. B. Fangnetze über ungeschützten Dachöffnungen oder Geländer an Absturzkanten. Individuelle Maßnahmen dienen nur der Sicherung einer einzelnen Person, wie z. B. Geschirre, die über Seile oder Leinen an tragfähigen Anschlagpunkten (z. B. Securanten^®) befestigt werden. Ausführliche Hinweise enthält die DGUV Regel 101-016 "Dacharbeiten" (bisherige BGR 203). Zu dieser und weiteren einschlägigen Regeln und Normen für Dacharbeiten hier klicken.

In Zusammenarbeit mit dem Zentralverband des Deutschen Dachdeckerhandwerks (ZVDH) und der Bauberufsgenossenschaft Hannover hat der Fachverband FVLR ein Merkblatt erstellt, das sich speziell für die Bauphase mit der Handhabung von Absturzsicherungen in der Leistungsbeschreibung, Kalkulation und Abrechnung beschäftigt.

Zum Download dieses Merkblattes hier klicken.

Maßnahmen für spätere Arbeiten

Dachflächen werden i. d. R. nur gelegentlich für Inspektionen, Reparaturen oder Wartungen betreten. Dies dürfte nach den Erfahrungen des FVLR den Normalfall darstellen. Aus diesem Grund besteht auch keinerlei Forderung, dass Lichtbänder grundsätzlich "begehbar" ausgeführt werden müssen. Allerdings sind während der Durchführung der Arbeiten entsprechende Sicherungsmaßnahmen zu beachten.

Warnhinweis: Grundsätzlich sind weder Lichtbänder noch Lichtkuppeln begehbar!

	In Zusammenarbeit mit dem FVLR haben die Mitgliedsfirmen deshalb einen einheitlichen und dauerhaften Aufkleber entwickelt, der vorsorglich auf allen Lichtkuppeln, die nicht begehbar sind, als Information und als deutlicher Warnhinweis angebracht wird.
Zoom

Diese Aufkleber können Sie jetzt über unser Bestellformular bestellen! Ein Bogen mit 16 Aufklebern kostet 19,50 €. Hierin ist die gesetzl. Mehrwertsteuer enthalten. Die Abgabe erfolgt nur bogenweise. Hinzu kommen die mengenabhängigen Versandkosten.

"Begehbar" im Sinne der berufsgenossenschaftlichen Terminologie bedeutet, dass Produkte die Prüfung auf Durchsturzsicherheit bestehen, aber keinesfalls, dass die Produkte regelmäßig betreten werden dürfen! Die Durchsturzsicherheit kann nach der GS-BAU-18 "Grundsätze für die Prüfung und Zertifizierung der Durchsturzsicherheit von Bauteilen bei Bau- oder Instandhaltungsarbeiten" nachgewiesen werden. In dieser Prüfung wird ein Sturz einer Person auf den Prüfkörper, z. B durch Fehltritt beim Rückwärtslaufen, durch ein Fallgewicht aus einer definierten Höhe simuliert.

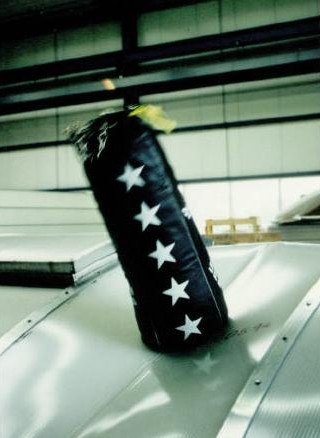

Das nebenstehende Foto zeigt einen solchen Fallversuch, bei dem hilfsweise ein Boxsack mit 50 kg Gewicht verwendet wurde.
Auch die europäischen Normen DIN EN 1873 "Vorgefertigte Zubehörteile für Dacheindeckungen - Lichtkuppeln aus Kunststoff - Produktfestlegungen und Prüfverfahren" und DIN EN 14963 "Vorgefertigte Zubehörteile für Dacheindeckungen - Dachlichtbänder aus Kunststoff - Klassifizierung, Anforderungen und Prüfverfahren" enthalten solche Prüfkriterien, die hinsichtlich des aufnehmbaren Lastniveaus sogar über die Anforderungen der GS-Bau-18 hinausgehen können.

Begehbare Konstruktionen müssen mit einem Prüfzeichen entweder "Durchsturzsicher" oder „Durchsturzsicher beim Einbau“ einer anerkannten Prüfanstalt, z. B. MPA oder LGA, gekennzeichnet sein.
	Zoom

Um auf besonders wirtschaftliche und einfache Art und Weise auch in Dächern mit profilierten Eindeckungen (z. B. Asbestzementplatten oder Trapezblechtafeln) Lichtöffnungen zu schaffen, werden passend zum jeweiligen Profil oftmals Platten aus transparenten Kunststoffmaterialien (sogenannte Lichtplatten, z. B. aus glasfaserverstärktem Polyester/GF-UP oder PVC) angeboten, die in gleicher Verlegeebene und wie die profilierten Dachplatten mit Überlappung eingebaut werden können. Diese Platten ergeben mit den umliegenden Profiltafeln ein einheitliches Bild, was jedoch hinsichtlich der Tragfähigkeit gefährlich trügerisch sein kann, denn im Gegensatz z. B. zu mannlasttragenden Trapezblechen aus Metall sind diese Wellplatten oftmals ohne lastverteilende Bohlen nicht begehbar! Durchstürze und Unfälle mit schwersten Verletzungen sind dann möglich, wie auf dem nebenstehenden Bild eines Schadenfalles zu sehen ist .
Im vorliegenden Fall wurden großflächig Dachsanierungsarbeiten ausgeführt, wobei die eigentlichen Arbeitsbereiche zu den Dachflächen, die nicht betreten werden durften, nicht deutlich abgegrenzt waren. Beim Überqueren des gefährlichen Dachbereiches trat der Handwerker auf eine Lichtplatte. Diese brach durch und er stürzte ca. 8,0 Meter tief ab.
(Bildquelle: Bau-Berufsgenossenschaft Rheinland und Westfalen)

Die besondere Brisanz von Wellplatten wird auch dadurch deutlich, dass sich im Einzugsbereich der Bau Berufsgenossenschaft Rheinland und Westfalen zwischen den Jahren 2000 und 2002 über dreimal mehr Abstürze durch Wellplatten ereigneten als durch Lichtkuppeln bzw. Lichtbänder.

Bei Dachlichtbändern, und hierunter verstehen wir Konstruktionen, bei denen meistens lichtdurchlässige Kunststoffplatten in geraden oder gewölbten Tragprofilen gefaßt und auf Aufsetzkränzen montiert sind, ist die Erkennbarkeit auf der Dachfläche deutlich besser, denn die Konstruktionen sind nachhaltig aus der Dachebene herausgehoben und sehenden Auges als ein anderes Bauteil wahrnehmbar. Die Mindestaufsetzkranzhöhe oberhalb der Eindichtebene beträgt 15 cm, bei RWA-Geräten ist nach DIN 18232 sogar ein Abstand der Abzugsöffnung zur Dachebene von 25 cm vorgeschrieben. Die optisch besonders flache Einklebung z. B. von Lichtkuppeln direkt in der Dachebene wie bei Flachrandlichtkuppeln, die somit die Kuppeln nicht deutlich aus der Dachebene heraushebt, ist seit vielen Jahren nicht mehr zulässig.

Die Heraushebung aus der Dachfläche um die zuvor genannten Höhen (15 bzw. 25 cm) kann aber nicht verhindern, dass ein Sturz auf die Dachlichtbandkonstruktion durch Stolpern etwa infolge rückwärtigem Laufen beim Vertragen von Lasten unmöglich wird. Selbst eine Höhe des Aufsetzkranzes von 50 cm oberhalb der Dachfläche, wie sie von der Bau-BG genannt wird, um eine Begehbarkeit zu gewährleisten (siehe Sicherungsmaßnahmen), ist aus Sicht des FVLR wenig hilfreich, zumal sie für die kritische Lichtöffnung keinerlei sicherheitsrelevante Verbesserung darstellt und aus lichttechnischer Sicht (hierfür werden diese Konstruktionen überhaupt eingebaut) vor allem bei kleineren Abmessungen aufgrund der sich einstellenden Schachtwirkung hinderlich ist.
Nach Auffassung des FVLR sind da, wo es unbedingt notwendig ist, nur solche Maßnahmen wirklich sinnvoll, die direkt und permanent die freie Lichtöffnung des Dachlichtbandes schützen, und die dann unmittelbar in die Konstruktion des Dachlichtbandes eingebunden sein müssen. Ein besonderer Vorteil liegt weiterhin darin, dass nach sachgemäßem Einbau diese Konstruktionen bereits während der Rohbauphase die Gefahrenquelle beseitigen und allen auf der Dachfläche tätigen Handwerkern als kollektive Sicherungsmaßnahme dienen. Hierfür derzeit verfügbare Lösungen werden nachstehend geschildert.

Die verschiedenen Systeme zur Durchsturzsicherheit

Die Systeme zur Durchsturzsicherheit lassen sich in folgende Gruppen gliedern:

• Maßnahmen auf oder an der Lichtschalenkonstruktion,
• Maßnahmen innerhalb der Lichtöffnung im Bereich des Aufsetzkranz,
• Maßnahmen unterhalb des Aufsetzkranzes und
• Kombinationen aus obigen Maßnahmen (z. B. für öffenbare Konstruktionen).

Maßnahmen auf oder an der Lichtelementkonstruktion
- außenseitige vollflächige Abdeckung der Konstruktion durch Gitter oder gelochte Bleche (auch nachträglicher Einbau möglich)
- Ausführung als durchsturzsicheres Lichtelement (stabile Lichtelementschale z. B. aus GF-UP oder PC in Verbindung mit einem engen Tragprofilabstand)

Maßnahmen innerhalb der Lichtöffnung im Bereich des Aufsetzkranzes
- vollflächige Gitterkonstruktion (z. B. Gewebematten) innerhalb des Aufsetzkranzes
- Stabkonstruktionen durch die Wandungen des Aufsetzkranzes befestigt
- Stabkonstruktionen in Einbaurahmen (auch nachträglicher Einbau möglich)

Maßnahmen unterhalb des Aufsetzkranzes
- vollflächige Gitterkonstruktionen (auch für nachträglichen Einbau)

Kombinationen aus obigen Maßnahmen (z. B. für öffenbare Konstruktionen)

Die hier dargestellten Lösungen sind nur eine kleine Übersicht und stehen exemplarisch für die vielfältigen Möglichkeiten, die unsere Verbandsmitglieder anbieten. Klicken Sie hier, um sich die herstellerspezifischen Lösungen zur Durchsturzsicherheit anzusehen.

Die Einbauten in oder unterhalb des Aufsetzkranzes beeinflussen die aerodynamische Wirksamkeit eines RWA-Gerätes innerhalb eines Lichtbandes völlig untergeordnet, sodaß größtenteils die geprüften aerodynamischen Werte laut Gutachten erhalten bleiben.

Die hier gezeigten Lösungen stellen vielfach auch einen wirksamen Einbruchschutz dar, womit der Nutzer eine kostengünstige Paketlösung "Durchsturzsicherheit + Einbruchschutz" erhält. Hinsichtlich möglicher Ausführungen zum Einbruchschutz z. B. nach einschlägigen VdS-Richtlinien befragen Sie bitte unsere Mitgliedsfirmen.

Für die Bau-BG Rheinland und Westfalen hat der FVLR eine kompakte, 8-seitige Infoschrift für die Westentasche mit dem Titel "Absturz-/Durchsturzsicherung - Bei Lichtkuppeln und Lichtbändern" erarbeitet.

Zum Download dieser Information hier klicken.
