Rauchabzug in Treppenräumen

Die Bundesländer schreiben in den jeweiligen Landesbauordnungen (LBO`s) vor, dass Treppenräume einem Rauchabzug, mit einer Rauchabzugsvorrichtung oder einer Öffnung zur Rauchableitung ausgerüstet sein müssen. Die Vorgaben sind nicht bundesweit einheitlich, sie können also im Einzelfall von den hier beschriebenen Lösungen abweichen.

Innenliegender Treppenraum Innenliegende Treppenräume, die nicht unmittelbar an einer Außenwand liegen, z. B. allseitig von Wohnungen oder Büroräumen umgeben sind, müssen grundsätzlich und ohne Rücksicht auf die Gebäudehöhe oder Geschossanzahl mit einer Rauchabzugsvorrichtung ausgestattet werden.

Außenliegender Treppenraum Außenliegende Treppenräume dagegen, die mit mindestens einer Seite an eine Außenwand angrenzen, in der zu öffnende Fenster eingesetzt sind, müssen ab einer bestimmten Gebäudehöhe oder Geschossanzahl mit einer Rauchabzugsvorrichtung ausgestattet werden. Je nach Bundesland kann diese Grenze variieren:

ab 7,00 m vorhandene Geschossbodenhöhe über Gelände
ab 7,75 m vorhandene Brüstungshöhe über Gelände
ab 5 Vollgeschossen
ab 13 m vorhandene Geschosshöhe über Gelände

Regelungen der einzelnen Bundesländer für die Rauchableitung in Treppenräumen:

Bundesland	Treppenraum innenliegend	andere Treppenräume	Fläche	Bedienung
Baden- Württemberg	Keine Anforderungen für Nicht-Sonderbauten
Bayern	ja	mehr als 13 m	mindestens 1m²	Erdgeschoss u. oberster Treppenabsatz
Berlin	ja	mehr als 13 m	mindestens 1m²	Erdgeschoss u. oberster Treppenabsatz
Brandenburg	ja	mehr als 13 m	mindestens 1m²	Erdgeschoss u. oberster Treppenabsatz
Bremen	ja	mehr als 5 Geschosse	mindestens 5% der Grundfläche, mindestens 1m²	Erdgeschoss u. oberster Treppenabsatz
Hamburg	ja	mehr als 13 m	mindestens 1m² (1)	Erdgeschoss u. oberster Treppenabsatz
Hessen	ja	Gebäudeklasse 5	mindestens 1m²	Erdgeschoss u. oberster Treppenabsatz
Mecklenburg-Vorpommern	ja	mehr als 13 m	mindestens 1m²	Erdgeschoss u. oberster Treppenabsatz
Niedersachsen	-	-	-	-
Nordrhein -Westfalen	ja	mehr als 5 Geschosse	mindestens 5% der Grundfläche, mindestens 1m	Erdgeschoss u. oberster Treppenabsatz
Rheinland-Pfalz	ja	mehr als 5 Geschosse	mindestens 5% der Grundfläche, mindestens 1m	Erdgeschoss u. oberster Treppenabsatz (2)
Saarland	ja	mehr als 13 m	mindestens 1m²	Erdgeschoss u. oberster Treppenabsatz
Sachsen	ja	mehr als 13 m	mindestens 1m²	Erdgeschoss u. oberster Treppenabsatz
Sachsen-Anhalt	ja	mehr als 13 m	mindestens 1m²	Erdgeschoss u. oberster Treppenabsatz
Schleswig-Holstein	ja	mehr als 13 m	mindestens 1m²	Erdgeschoss u. oberster Treppenabsatz
Thüringen	ja	mehr als 13 m	mindestens 1m²	Erdgeschoss u. oberster Treppenabsatz

(1) Bei Treppenräumen von über 40m² Grundfläche sind besondere Vorkehrungen notwendig.
(2) Es kann verlangt werden, dass der Rauchabzug auch von anderer Stelle aus bedient werden kann.

Außenliegender Treppenraum In Treppenräumen von Sonderbauten wie beispielsweise in Kultureinrichtungen oder Verkaufsstätten, von denen angenommen werden muss, dass sie dem Aufenthalt ortsunkundiger Personen dienen und für hohes Publikumsaufkommen dimensioniert sind, ist immer ein Rauchabzug vorzusehen. Hier müssen Auslösestellen auf jeder Etage platziert sein.

Berechnung und Ermittlung der notwendigen Rauchabzugsfläche
Die einzubauende freie Rauchabzugsfläche muss mindestens 5 % der Treppenraumgrundfläche betragen. Sie darf dabei - je nach Bundesland - eine Fläche von 0,5 m² bzw. 1 m² (Beispiel 1) nicht unterschreiten.

Zoom

Beispiel 1:
Treppenraumgrundfläche: 2,50 m · 6,00 m = 15,00 m²
davon 5 % = 0,75 m² zu wählender Mindestwert: 1,00 m²

Für die Ermittlung der vorhandenen Rauchabzugsfläche wird bei Treppenräumen die geometrisch freie Rauchabzugsfläche bestimmt. Sie kann aus den vorhandenen lichten Öffnungsflächen und der Ausstellweite der Rauchabzugsöffnung bestimmt werden. Mit einer Kontrollrechnung ist immer die projizierte lichte Öffnung, also L x B, zu ermitteln. Als freie geometrische Rauchabzugsfläche A_G ist dann jeweils der kleinere Wert anzusetzen (Beispiel 2).

Beispiel 2:
B = 1,00 m; L = 1,00 m; H = 0,5 m
A_G = 2 · (B/2 · H) + (L · H)
A_G = 2 · (1,00/2 · 0,50) m² + (1,00 · 0,50) m²
A_G = 0,50 m² + 0,50 m² = 1,00 m²

A_G = B · L = 1,00 m · 1,00 m = 1,00 m²
A_{G min} = 1,00 m²

Rauchableitung und Steuerung
Die Öffnungsaggregate können im Dach in Dachflächenfenstern, Lichtkuppeln oder Lichtbändern oder in der Außenwand in möglichst deckennahe Fenstern eingebaut werden. Im Brandfall gilt: Auch wenn zur Rauchspülung des Treppenraums von der Feuerwehr später so genannte Hochdrucklüfter eingesetzt werden, sind vorher im Dach oder oberen Wandbereich Rauchableitungsöffnungen freizugeben, damit die Volumenströme dort nach außen abgeleitet werden können.
Zur Betätigung (Auslösung) der Rauchableitung ist nur eine manuelle Auslösungsmöglichkeit in der Nähe des Hauseingangs und am obersten Treppenabsatz vorgeschrieben, weitere nach jeder 3. Etage. Eine Betätigung muss netzunabhängig beispielsweise mit einem CO₂-Flaschen- bzw. Pneumatiksystem oder einem 24 V-Elektro-Öffner mit Notstromversorgung erfolgen.

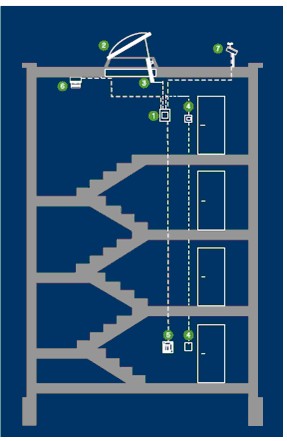

Anlagenschema Treppenhaus NRA:

1. Zentrale
2. Lichtkuppel mit Aufsetzkranz alternativ Fensterflügel
3. Öffner (Motor oder Pneumatikzylinder)
4. Bedienstelle
5. Taster für tägliche Lüftung
6. Automatischer Auslöser (Rauch- oder Wärmemelder)
7. Wind- und Regensensor

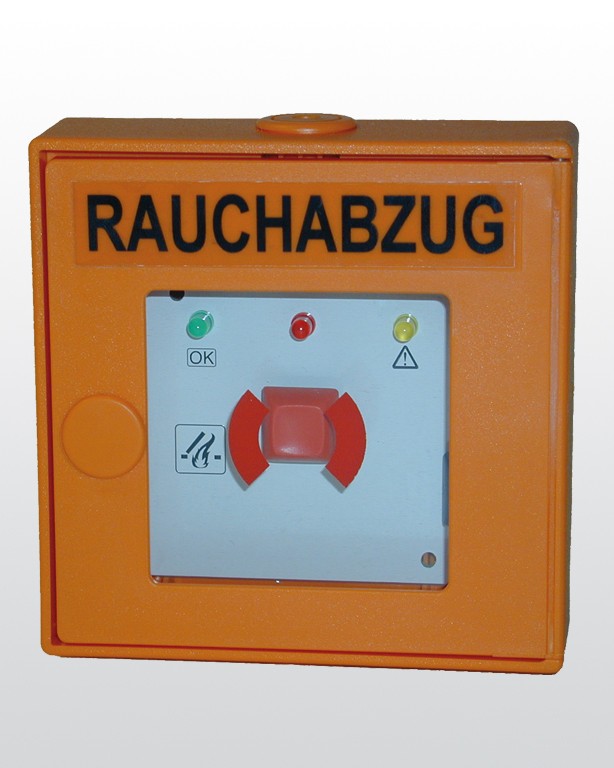

Nach VdS-Richtlinie 2592 müssen die RWA-Taster in tieforange (RAL 2011) ausgeführt werden.

Wie die praktische Erfahrung zeigt, hat sich eine zusätzliche automatische Auslösung über Rauchmelder als sehr sinnvoll erwiesen.

Für Hochhäuser sind darüber hinaus weitere Vorschriften (z. B. Hochhaus-Richtlinie - HHR) zu beachten.
