Anhand zweier Beispiele wird ein Berechnungsablauf nach DIN V 18599-4 dargelegt, wobei die Unterschiede zwischen einer Dachlichtband-Variante a und einer Shed-Lösung b mit gleichen Lichtflächen aufgezeigt werden.

Variante a	Variante b
Schnitt Dachlichtband	Schnitt Shedoberlicht

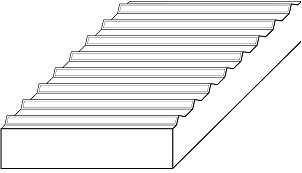

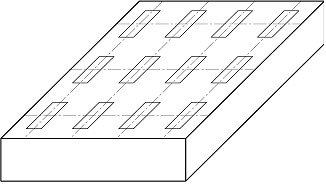

Beispielhaft untersuchte Hallen mit Geometrie der Dachoberlichtanordnung
(Quelle: DIN V 18599-4)

Beispiel Industriehalle:
Länge: a_R = 45,00 m
Breite: b_R = 30,00 m
Fläche A_R = 1.350 m²
Höhe: h_R = 7,00 m
Höhe der Nutzebene: h_Ne = 0,85 m
⇒ Raumindex k: k = 2,93

Für "Fertigung":
jährliche Betriebszeiten "Tag": t_Tag = 2.192 h (aus DIN V 18599-10)
jährliche Betriebszeiten "Nacht": t_Nacht = 58 h (aus DIN V 18599-10)
kein Präsenzmeldesystem: F_prä = 1 (aus DIN V 18599-10)
Wartungswert der Beleuchtungsstärke: = 500 lx (aus DIN V 18599-10)
Annahme Kontrollsystem:
tageslichtabhängiges, automatisches, autarkes, nicht ausschaltendes Kontrollsystem

Daten Variante a:
12 Stück gewölbte Dachlichtbänder mit PC-Stegplatten:
Länge: a_Rb = 10,00 m
Breite: b_Rb = 2,00 m
Fläche: A_Rb = 240,00 m²
Neigung des Aufsetzkranzes: γ_W = 90° (senkrecht) (⇒ a_Rb = a_s; b_Rb = b; ⇒ a_s/b_s = 5)
Höhe des Lichtschachtes: h_S = 0,50 m (⇒ h_S/b_s = 0,25)
Lichttransmissionsgrad: τ_D65 = 0,64 (z. B. opale Stegplatten PC-S5P20)
Minderungsfaktoren:
- für Versprossung: k_Obl,1 = 0,92
- für Verschmutzung: k_Obl,2 = 0,90 (außen und innen gering)
- ungerichteter Lichtdurchgang: k_Obl,3 = 0,85
Außentageslichtquotient: D_a = 1 (Tabelle 13 DIN V 18599-4 für horizontal)

Daten Variante b:
8 Stück Shed-Dachlichtbänder mit Isolierverglasung:
Höhe des Glassheds: h_W = 1,50 m,
Höhe der Lichteintrittsöffnung: h_G = 1,00 m, (⇒ h_G/h_W = 0,67)
Breite der Lichteintrittsöffnung: b_Rb = 30,00 m,
Fläche: A_Rb = 240,00 m²,
Neigung des Sheds (Glasseite): γ_F = 60°
Neigung des Shedrückens: γ_W = 30°
Lichttransmissionsgrad: τ_D65 = 0,70 (z. B. neutrale Isolierverglasung)
Minderungsfaktoren:
- für Versprossung: k_Obl,1 = 0,88
- für Verschmutzung: k_Obl,2 = 0,90 (außen und innen gering)
- ungerichteter Lichtdurchgang: k_Obl,3 = 0,85
Außentageslichtquotient: D_a = 0,72 (Tabelle 13 DIN V 18599-4 für 60° Neigung)

Variante a:
Aus den oben aufgeführten geometrischen Daten lassen sich die Eingangswerte der Tabelle 14 der DIN V 18599-4 berechnen und h_R = 0,88 ablesen (interpoliert). Der mittlere Tageslichtquotient ergibt sich dann zu:

⇒ Klassifikation "gut" (aus Tabelle 16 DIN V 18599-4)
⇒ C_TL,Vers = 0,94 (mit "gut" / horizontal / = 500 lx aus Tabelle 17 DIN V 18599-4)
⇒ C_TL,kon = 0,75 (mit automatisch/autark/nicht ausschaltend/ "gut" / = 500 lx aus Tabelle 18 DIN V 18599-4)

Zum Vergleich mit der Berechnung nach DIN V 18599-4 ist unten das Ergebnis einer detaillierten Berechnung mittels eines EDV-Berechnungsprogramms gegenübergestellt. Die Übereinstimmung mit dem obigen Ergebnis ist gut, es wird ein mittlerer Tageslichtquotient von 7 % ausgegeben.

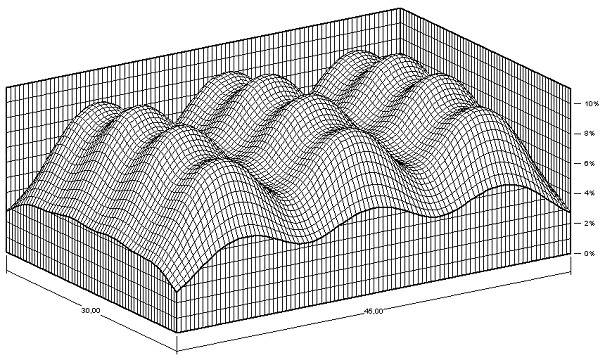

Verteilung des Tageslichtquotienten D für die Dachlichtbandlösung a als 3D-Gebirgedarstellung

Variante b:
Aus den oben für die Shedvariante aufgeführten geometrischen Daten lassen sich die Eingangswerte der Tabelle 15 der Vornorm berechnen und h_R = 0,8 ablesen (interpoliert). Der mittlere Tageslichtquotient ergibt sich dann zu:

⇒ Klassifikation "mittel" (aus Tabelle 16 DIN V 18599-4)
⇒ C_TL,Vers = 0,71 (mit "mittel" / 60° / = 500 lx aus Tabelle 17 DIN V 18599-4)
⇒ C_TL,kon = 0,73 (mit automatisch/autark/nicht ausschaltend/ "mittel" / = 500 lx aus Tabelle 18 DIN V 18599-4)

Zum Vergleich mit der Berechnung nach DIN V 18599-4 ist nachstehend das Ergebnis einer detaillierten Berechnung mittels eines EDV-Berechnungsprogramms gegenübergestellt. Die Übereinstimmung mit dem obigen Ergebnis ist recht gut, es wird ein mittlerer Tageslichtquotient von 5 % ausgegeben.

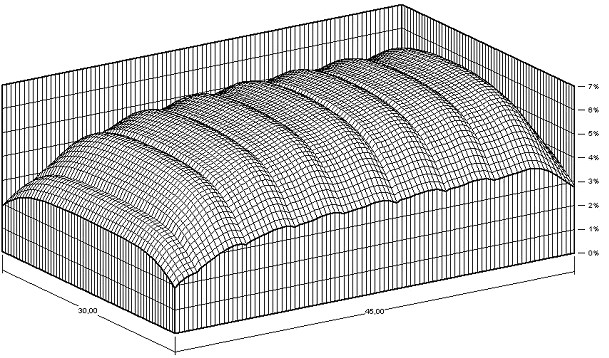

Verteilung des Tageslichtquotienten D für die Shedlichtlösung b als 3D-Gebirgedarstellung

Der Teilbetriebsfaktor Tageslicht F_TL berechnet sich nach der Vornorm zu:

F_TL = 1 - C_TL,Vers · C_TL,kon

Um den jährlichen Endenergiebedarf für die Beleuchtung ermitteln zu können, muss die
elektrische Bewertungsleistung p_j für ein gewähltes Beleuchtungssystem bestimmt werden.

Ansatz:
Direktbeleuchtung mit stabförmigen Leuchtstofflampen mit EVG
p_j,lx = 0,05 W/(m² · lx) (aus Tabelle 1 DIN V 18599-4)
k_A = 0,88 (aus DIN V 18599-10)
k_L = 1 (Bezugsleuchtenart der Tabelle 2 DIN V 18599-4)
k_R = 0,53 (mit Raumindex k = 2,93 aus Tabelle 3 DIN V 18599-4)

Mit p_j,lx ermittelt sich die elektrische Bewertungsleistung p_j zu:
p_j = 0,05 W/(m² · lx) · 500 lx · 0,88 · 1 · 0,53 = 11,7 W/m²

Der jährlicher Endenergiebedarf Beleuchtung Q_I unter Berücksichtigung einer Tageslichtnutzung infolge Dachoberlichter folgt zu:

Zwischen den beiden Varianten "Dachlichtbandlösung" und "Shedlösung" beträgt der Unterschied
Δ Q_I trotz gleich großer Lichteintrittsflächen:

Δ Q_I = 17.534 kWh - 11.130 kWh = 6.404 kWh

Der jährlicher Endenergiebedarf Beleuchtung Q_l ohne Berücksichtigung einer Tageslichtnutzung würde sich fiktiv ergeben zu:

Q_l = 11,7 · [1.350 · (2.192 + 58)] = 35.539 kWh

Dies bedeutet, dass der jährliche Endenergiebedarf Q_l unter Ausnutzung der Tageslichtversorgung bei Variante a weniger als 1/3 des jährlichen Endenergiebedarfs ohne Tageslichtausnutzung beträgt (bei Variante b weniger als die Hälfte).
Hier zeigt sich ein gewaltiger Energiekostenvorteil für flach gewölbte Oberlichter und vor allem das gewaltige Einsparpotential, das die Berücksichtigung des kostenlosen Tageslichtes für großflächige Gebäude bietet.
